Cách sử dụng thước đo panme

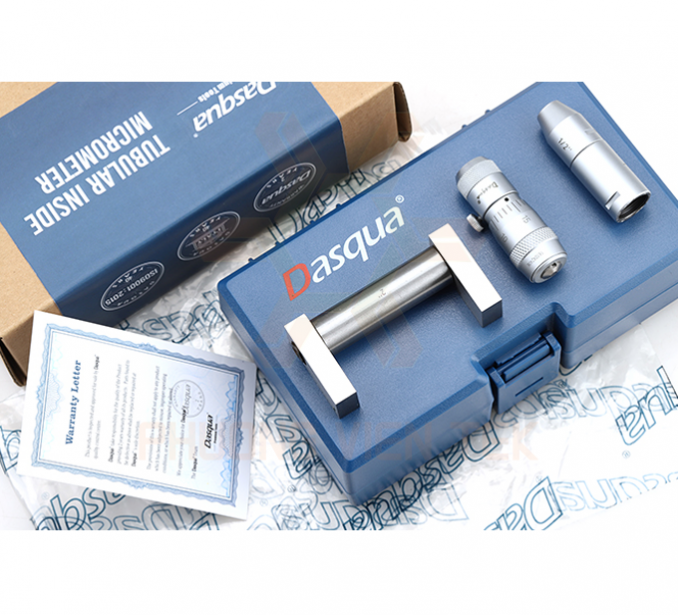

     Tuy rằng nhược điểm của thước đo panme là tính vạn năng kém (phải chế tạo từng loại chuyên biệt: panme đo ngoài, panme đo trong, panme đo sâu) và phạm vi đo hẹp (trong khoảng 25 mm). Thế nhưng kích cỡ đa dạng với các phạm vi 0-25mm, 25-50mm, 50-75mm, 75-100mm, 100-125mm, 125-150mm,…. thì panme vẫn là dụng cụ đo cơ khí được nhiều thợ chuyên nghiệp tin dùng.



     Panme bao gồm các bộ phận như khung C, đe, thước chính, thước phụ. Trước khi thực hiện quá trình đo, kiểm tra xem panme có chính xác không là yếu tố cần thiết. Từng bước thực hiện như sau:



✦ Bước 1: Khi đo tay trái cầm panme, tay phải vặn cho đầu đo đến gần tiếp xúc thì vặn núm vặn cho đầu đo tiếp xúc với vật đúng áp lực đo
✦ Bước 2: Phải giữ cho đường tâm của 2 mỏ đo trùng với kích thước vật cần đo
✦ Bước 3:Trường hợp phải lấy panme ra khỏi vị trí đo thì vặn đai ốc hãm (cần hãm) để cố định đầu đo động trước khi lấy Panme ra khỏi vật đo.
✦ Bước 4: Khi đo dựa vào mép thước động ta đọc được số “mm” và nửa “mm” của kích thước ở trên thước chính.
✦ Bước 5: Dựa vào vạch chuẩn trên thước chính ta đọc được phần trăm “mm” trên thước phụ (giá trị mỗi vạch là 0.01 mm)



     Trong quá trình sử dụng thước đo panme hay bất kỳ dụng cụ công cụ đo nào khác, chúng ta cần chú ý cách thước bảo quản để thước giữ được độ chính xác khi đo.



✦ Không được dùng Panme để đo khi vật đang quay.
✦ Không đo các mặt thô, bẩn.
✦ Phải lau sạch vật đo trước khi đo.
✦ Không vặn trực tiếp ống vặn thước phụ để mỏ đo ép vào vật đo.
✦ Cần hạn chế việc lấy Panme ra khỏi vị trí đo mới đọc kích thước
✦ Các mặt đo của Panme cần phải giữ gìn cẩn thận, tránh để gỉ và bị bụi cát, bụi đá mài hoặc phôi kim loại mài mòn





Cách đọc trị số đo thước panme

✦ Khi đo xem vạch "0" của du xích ở vào vị trí nào của thước chính ta đọc được phần nguyên của kích thước ở trên thước chính

✦ Xem vạch nào của du xích trùng với vạch của thước chính ta đọc được phần lẻ của kích thước theo vạch đó của du xích (tại phần trùng nhau)

✦ Khi đo dựa vào mép thước động ta đọc được số "mm" và nửa "mm". của kích thước ở trên thước chính.

✦ Dựa vào vạch chuẩn trên thước chính ta đọc được phần trăm "mm" trên thước.

✦ Trước khi đo cần kiểm tra xem panme có chính xác không.

✦ Khi đo tay trái cầm panme, tay phải vặn cho đầu đo đến gần tiếp xúc thì vặn núm vặn cho đầu đo tiếp xúc với vật đúng áp lực đo

✦ Phải giữ cho đường tâm của 2 mỏ đo trùng với kích thước cần đo.

✦ Trường hợp phải lấy panme ra khỏi vị trí đo thì vặn đai ốc hãm (cần hãm) để cố định đầu đo động trước khi lấy panme ra khỏi vật đo.
